Das Messverfahren hinter dem OptiSense-Erfolg

Berührungslos, schnell und effizient: Die photothermische Schichtdickenmessung ist ein berührungsloses Verfahren für Lacke, Pulverbeschichtungen und Glasuren auf metallischen und nichtmetallischen Untergründen. Dabei werden die unterschiedlichen thermischen Eigenschaften von Beschichtung und Untergrund genutzt, um die Schichtdicke zu bestimmen.

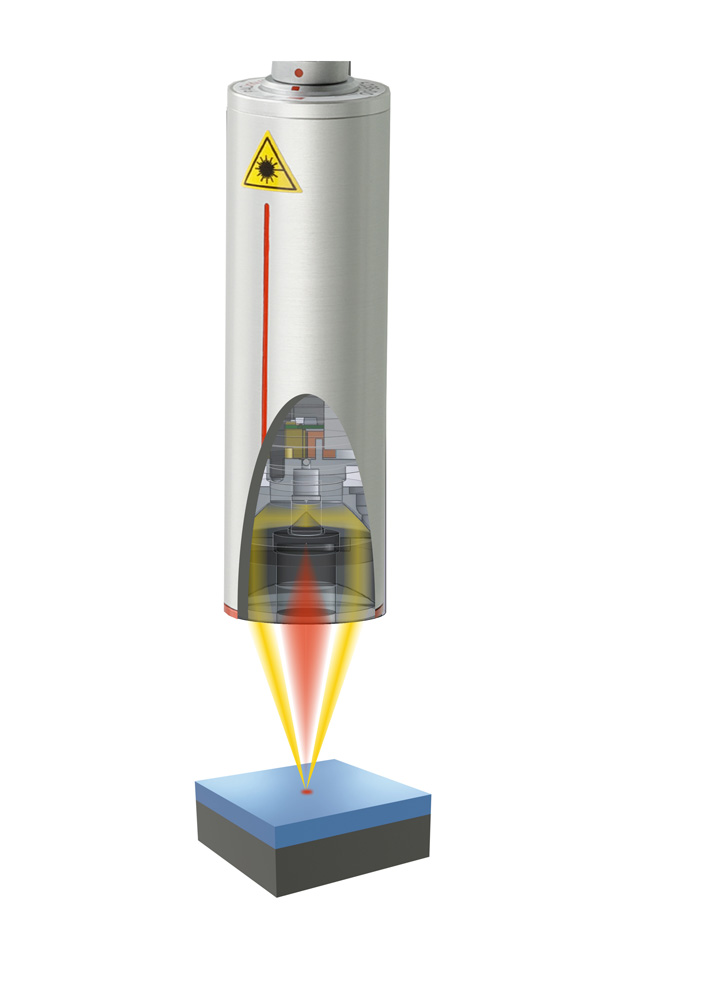

Die Oberfläche der Beschichtung wird mit einem kurzen, intensiven Lichtimpuls um einige Grad aufgewärmt und kühlt anschließend durch Ableitung der Wärme in tiefere Bereiche wieder ab. Dabei sinkt die Temperatur umso schneller, je dünner die Beschichtung ist. Der zeitliche Temperaturverlauf wird mit einem hochempfindlichen Infrarotsensor erfasst und in die Schichtdicke umgerechnet.

Der Lichtimpuls kann auf verschiedene Weise erzeugt werden. Gegenüber Xenon-Blitzlampen bieten LEDs und Diodenlaser hier alle Vorteile der Halbleitertechnik wie lange Lebensdauer, hohe Effizienz und absolute Vibrationsfestigkeit.

Durch den exakten Messpunkt eignet sich das Verfahren auch für kleinste Bauteile. Selbst an Biegekanten, Ecken und gekrümmten Flächen, an denen konventionelle Messtechnik an Grenzen stößt, lässt sich die Schichtdicke bestimmen. Störungen durch raue Oberflächen oder Materialkörnung werden durch optische Mittelung ausgeglichen, sodass sich sogar Pasten und Pulver schon vor dem Einbrennen prüfen lassen.

Die Messung erfolgt berührungslos aus mehreren Zentimetern Abstand. Damit lassen sich nasse und klebrige Schichten ebenso einfach messen wie weiche und empfindliche Oberflächen. Eine Kontamination des Bauteils oder die Verschleppung von Beschichtungsmaterial ist dabei prinzipiell ausgeschlossen.
